日本索尼Magnescale控制器MJ100/MJ110
控制位置之高響應速度內插器
產品簡介：

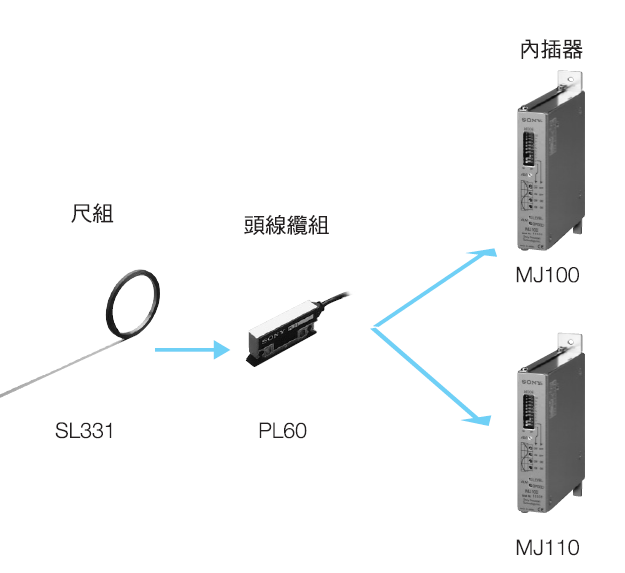

高響應速度控制器MJ100，可產生解析度2～125微米的A/B 90度相位差輸出信號。配用產品：PL25,PL60.
型號 | MJ100 | MJ110 | |
電源 | 5V(4.5V-6V) | 12V-30V(11V-31V) | |
消耗功率 | 4W | 3W | |
輸出界面 | 線路驅動器（符合EIA-422） | 開放收集器（1OL=50 mA max.） | |
輸出信號 | A/B 90度相位差信號、Z相位輸出信號、U/V/W相位輸出信號與警示信號 | A/B 90度相位差信號、Z相位輸出信號及警示信號 | |
分割數 | 1000，960，800，512，500，480，400，256，240，200，128，120，100，80，64，40及未能達成協同參考點規格時的以上各數據之1/2 | ||
最大響應頻率 | 1000個電氣分割 | 6KHz(當與PL25連接時為1800m/min,而與PL60連接時720m/min) | 600KHz(當與PL25連接時為180m/min,而與PL60連接時72m/min) *1 |
500個電氣分割 | 15KHz(當與PL25連接時為4500m/min,而與PL60連接時1800m/min) | 1.5KHz(當與PL25連接時為450m/min,而與PL60連接時180m/min) | |
200個電氣分割 | 42KHz(當與PL25連接時為12600m/min,而與PL60連接時5000m/min) | 4.0KHz(當與PL25連接時為1200m/min,而與PL60連接時480m/min) | |
120個電氣分割 | 40KHz(當與PL25連接時為21000m/min,而與PL60連接時8400m/min) | 7.4KHz(當與PL25連接時為2220m/min,而與PL60連接時888m/min) | |
最大相位差 | 100ns | 1μs | |
警示 *2 | 速度警示（最小相位差時間或最大響應頻率） 程度警示（0.4Vp-p或更低；最小警示時間：大約400ms） | ||
系統啟動時間 | 與電源接入后0.5秒內 | ||

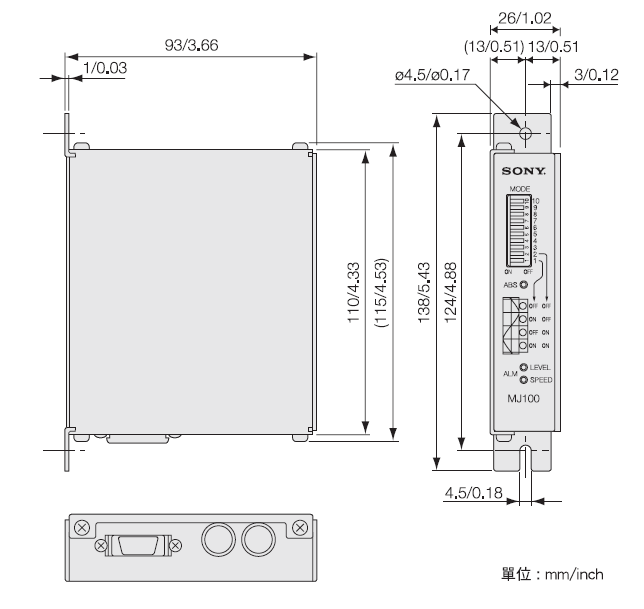

外徑 | 138*93*26(mm)包括突出物 | ||

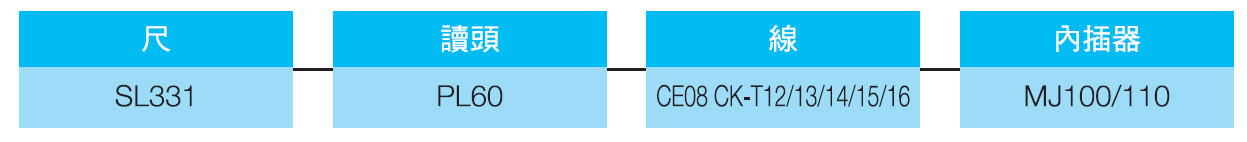

相容的讀頭組 | PL25/PL60 | ||
操作溫度 | 0℃-45℃ | ||
儲存溫度 | -20℃~60℃ | ||
重量 | 350g | ||
提供的附件 | 使用說明書、輸出接頭、接頭蓋、固定螺絲 | ||
選項 | SET-P16-1(供外部參考點使用)尺延長線，外部參考點延長線，輸出接頭附線纜 | ||
*1：這些1μs最小相位差的值會因輸出線的長度而有差異。
*2：當因線圈斷裂而產生異常抵消時警示功能無法運作。
