索尼magnescale(原SONY）LT20A-101B/LT20A-101C/LT20A-201B/LT20A-201C數顯表

產品名稱：索尼magnescale(原SONY）LT20A-101B/LT20A-101C/LT20A-201B/LT20A-201C數顯表

所屬類別：數顯控制單元Displays

產品人氣：6155

更新日期：2019/3/11 9:00:00

詢價

產品介紹

SONY/Magnescale LT20A-101，LT20A-101B，LT20A-101C，LT20A-201

LT20A-201B，LT20A-201C數顯表

簡單介紹：
輕薄精巧，且容易安裝數顯器(適用于DG,DL)

產品特點：

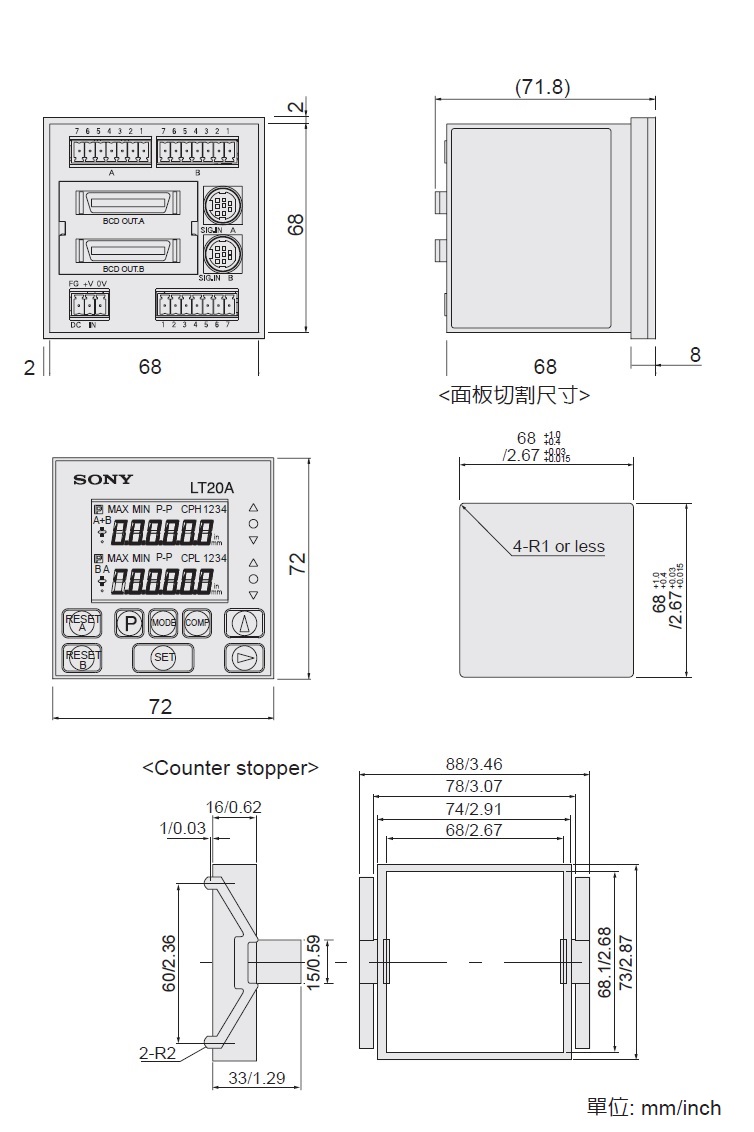

1.輕巧設計：德國DIN標準尺寸(72mm*72mm/2.83"*2.83"　W*H)

2.可選擇顯示器解析度：0.5/1/5/10μm

3.適合面板安裝

4.可選購BCD和RS-232C I/O型

5.重設/預設

6.鎖定功能用來量測最大/最小/峰值-峰值　與符合/不符合判定

7.加/減功能(只有兩軸型)

8.資料儲存：解析度，計數方向，比較器原點，預設值，模式，BCD信號(B型)，傳輸參數(C型)

9.英制/公制顯示器

10.應用范圍：生產線上自動篩選和量測零件．

技術參數：

型號名稱		LT20A-101	LT20A-101B	LT20A-101C	LT20A-201	LT20A-201B	LT20A-201C
顯示器		6位背光LCD,模式顯示器
I/0	量測單元輸入	1個頻道			1個頻道
	I/O連結器s*1	○
	BCD *2	_	○	_	_	○	_
	RS-232C *3	_		○	_		○
	RS-TRG *4	_		○	_		○
重設功能		重設鍵或外部輸入(I/O連結器)
		_	_	RS-232C指令	_	_	RS-232C指令
預設功能		可用預設鍵設定預設值，用重設鍵回復
		_	_	依照RS-232C指令設定或回復	_	_	依照RS-232C指令設定或回復
比較器功能		三段式比較器，用前面板上的按鍵設定比較器數值，結果判定：LED和I/O連結器輸出(光耦合器)
		_	比較器最多可設定4種數值(按鍵輸入)　　　　　　　以BCD端子開關	依照RS-232C指令設定	_	比較器最多可設定4種數值(按鍵輸入)　　　　　　　以BCD端子開關	依照RS-232C指令設定
鎖定功能		最高值，最低值，和峰值-峰值，透過I/O連結器的啟動輸入，開始量測，輸入暫停則停止更新
		_	_	RS-232C可以設定或啟動	_	_	RS-232C可以設定或啟動
輸入解析度		可選擇0.0005mm,0.001mm，0.005mm,0.01mm
顯示器解析度		可選擇0.0005mm,0.001mm，0.005mm,0.01mm(0.00002”,0.00005”,0.0002”,0.0005”)
方向		可開關
原點功能		可選擇功能有效/失效(如果選擇功能有效，電源開啟時些功能單元就會進入原點信號輸入等待狀態)
最高反應速度		20MHz(A/B相位差)
加減計算功能		_			A+B,A-B,B-A方向可以設定
警示		顯示在LCD上或I/O連結器的比較器輸出全是”H”(關)
		_	BCD警示端子”Ｈ”(關)	_	_	BCD警示端子”Ｈ”(關)	_
資料儲存		解析度，方向，比較器數值，預設值，模式，等
		_	BCD信號	資料信號速度，等	_	BCD信號	資料信號速度，等
溫度		作業溫度：0　to 40 ℃儲存溫度：-10　 to 　50 ℃
電力消耗　　*5		4Ｗ	5Ｗ	4Ｗ	6Ｗ	8Ｗ	6Ｗ
重量		約.200g	約.230g	約.220g	約.210g	約.270g	約.230g
電源電壓		電源輸入連結器(3接腳位)：DC 9.0 to 26.4V.
相容的量測單元		DG,DL系列
