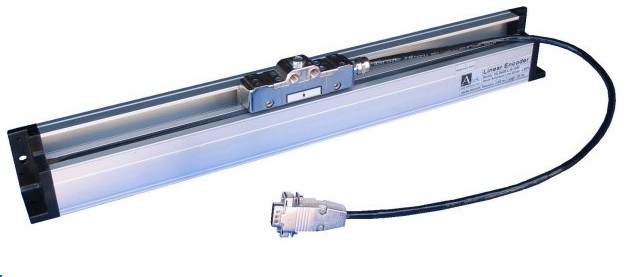

MSL104 折彎機磁柵尺
線 性 磁 柵 編 碼 器
----自 校 準 系 統
專 用 于 剪 板 機 和 折 彎 機 設 備
MSL-4是一種專業為折彎機行業而設計的線性
編碼器。MSL-4提供了一種抗沖擊、抗震動
易于維修的新型線性編碼器，四個滾輪沿著導軌
滑動在鋁型材外殼上，這兩種高質量的材料組成了
編碼器的性能。
MSL-4系列 自校準系統
特性
- 增量式編碼器脈沖輸出信號A,/A,B,/B,Z,/Z
- RS422差分方波輸出信號
- 信號穩定性強
- 非接觸式測量系統
- 堅固的金屬外殼屏蔽措施
- 全密封，保護等級 IP67
- 抗粉塵，耐污染，高濕度
- 抗震動和沖擊
- 單一參考點標記
- 導軌與載體之間自動調節
- 尺體端面密封式壓條
- 滑道側雙重保護(四個滑輪)
MSL-4 自校準編碼器系統專應用于折彎機設備
金屬成型所需的強大動力將導致設備變形從而引起線性編碼器相關零件扭曲疲勞受損，這些疲勞變形將
影響到線性編碼器的性能，導致成型過程中測量精度和重復定位精度下降。

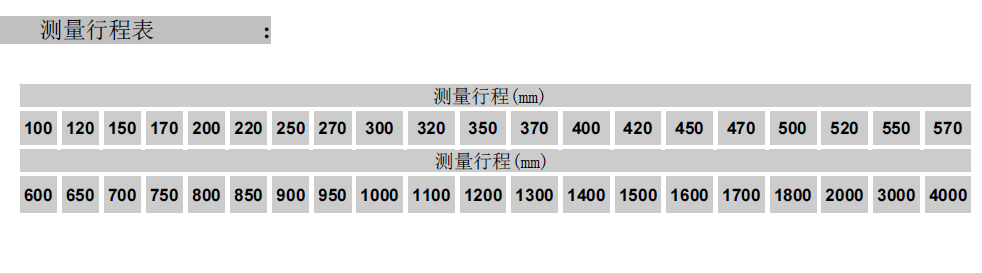

MSL-4磁性直線編碼器特別適用于高速、高震動、安裝空間狹小的應用環境，測量行程一般不要超過2040mm，如果需要較長行程需要特別定制。這種特殊安裝設計可以極大減小基于溫度變化而導致的精度誤差，從另一個角度來說，MSL-4包含了一種特殊的支撐方式可以進一步提高由于機床運行而導致的傾斜變形產生的誤差。
MSL-4磁性直線編碼器的讀頭安裝在一個專用連接頭上，這樣編碼器提供了一個輔助安裝單元，直線編碼器和讀頭被安裝到鋁型材殼體上，通過殼體直接安裝在機床上面。

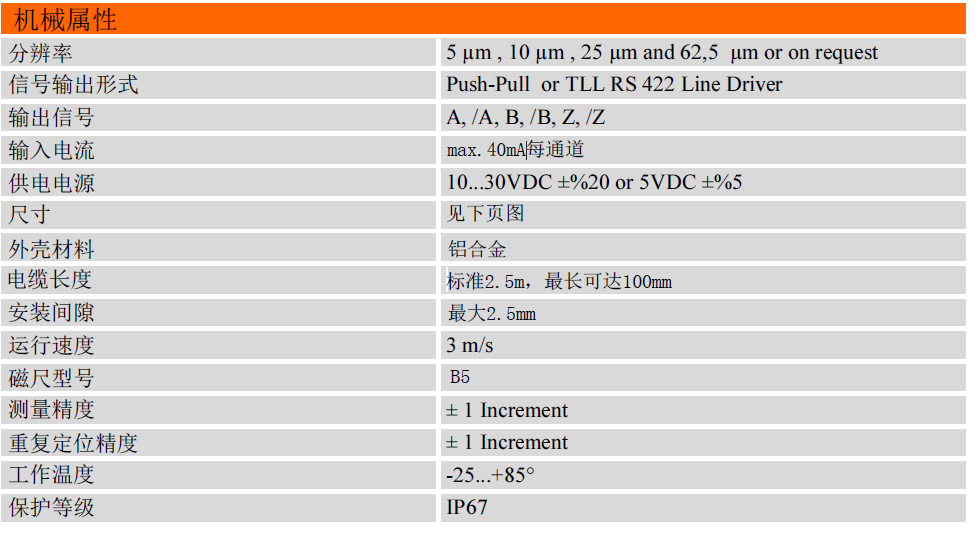

技術參數

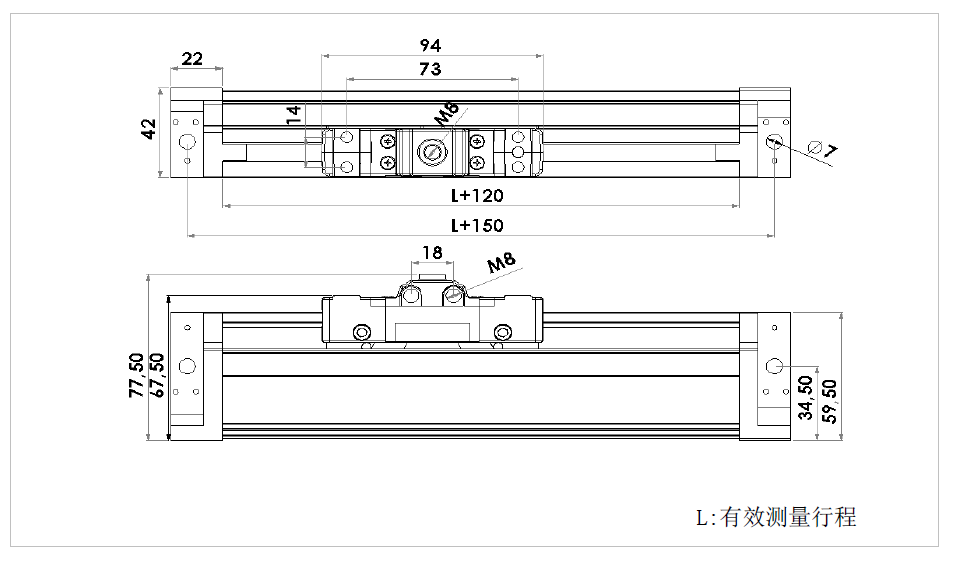

產品尺寸
